關于實驗型沈飛粉體氣流磨（氣流粉碎機）的分級輪間隙調節的說明

一、現場問題分析：

     在低轉速（105Hz）時，過篩后發現篩上物中存在顆粒，此顆粒出現的原因可能是由于分級輪與反沖氣套之間的間隙過大，使得顆粒從間隙進入旋風。目前成品粒度稍細，還需降低轉速才能做出合格的產品。為了不使顆粒通過間隙進到成品里影響產品質量，建議將間隙調整到0.3±0.05mm。（主要是保證內部間隙）

二、調整指導方案：

1.外間隙測量方法：

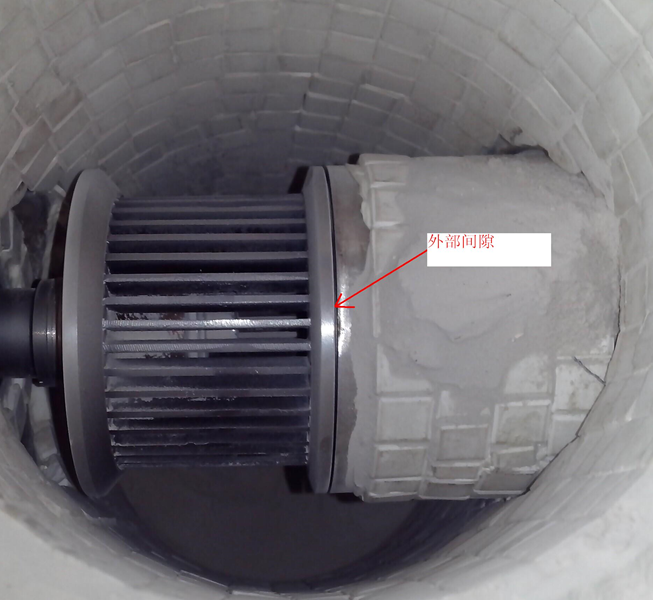

顯示位置為外間隙，可用塞尺測得實際間隙值。

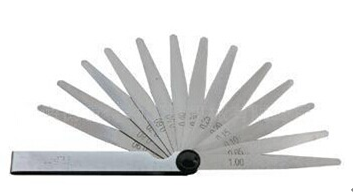

塞尺圖片如下：

2.內間隙測量方法：

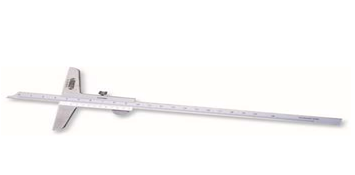

內間隙是需要間接測量得到的。所需工具為深度游標卡尺。圖片如下：

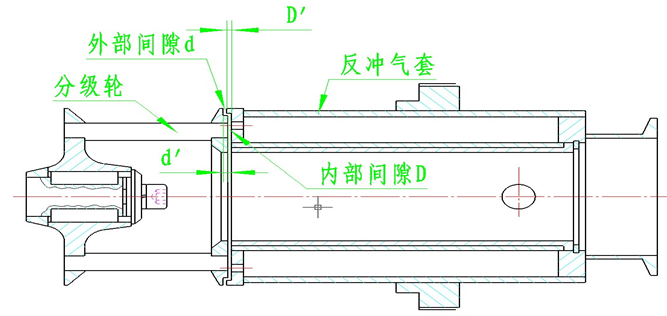

計算公式：

內部間隙D=D’+d-d’

具體測量方法如下：

1用塞尺測量測出外部間隙d值；

2用深度游標卡尺測得D’和d’值；

3將測得的數值代入公式即可得到內部間隙D值。

3、分級輪拆裝及間隙調整方法

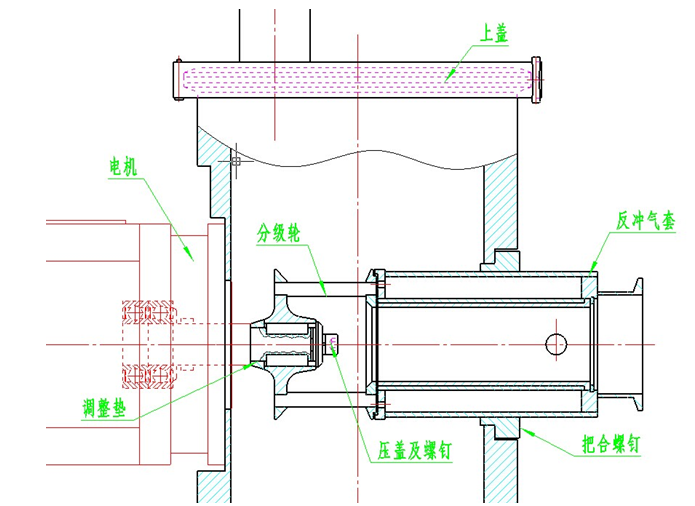

拆開步驟：1拆開上蓋；2拆開把合螺釘，取下反沖氣套；3拆開壓蓋及螺釘，取下分級輪。

通過增加或減少調整墊的厚度來調整內部間隙數值，使其達到0.3±0.05mm的標準。

安裝步驟：1配好調整墊，裝上分級輪，壓蓋及螺釘把合牢固；2安裝反沖氣套，把合螺釘把合牢固；3測量外部間隙并通過公式計算出內部間隙數值做好記錄；4空機運轉分級輪1小時，查看間隙有無變化。間隙仍在許用范圍內方可帶料試機。

三、現場樣品激光粒度儀（丹東百特）測試結果：

分級頻率110赫茲研磨壓力0.2MPa時

D50=7.62微米, D97=33.64微米

分級頻率110赫茲研磨壓力0.6MPa時

D50=4.48微米, D97=21.88微米

四、沈飛粉體其他型號的氣流粉碎機分級輪間隙測量及調整方法相同。
