根據技術標要求，采用倉泵輸送，結合我司多年碳酸鋰輸送經驗，建議采用羅茨風機負壓輸送。

倉泵輸送缺點：

1設備采購成本高、耗電量大、磨損嚴重

　由于倉泵結構復雜和采用0.4Mpa-0.6Mpa高壓力供氣，彎頭管道磨損嚴重。磨穿焊補，更換頻繁，特別是出料閥、進料閥、排氣閥磨損嚴重，、加上氣動三大件損壞維修費用高。

2、操作操作維修保養復雜

由于倉泵采用料位及時間自動控制，控制臺接線復雜、稍有問題，涉及電氣、熱工、除灰檢修三大部門多個專業人員到灰場，延誤檢修時間，給管理帶來許多麻煩，難以保證生產正常進行。

倉泵輸送優點：

方便自動控制，適合輸送量大、輸送距離遠的粉體輸送，一般超過100米，并且輸送方式為一對多點。

羅茨風機負壓輸送方案優點：

采購成本低；結構簡單，無復雜電控及氣動元件，僅有星型喂料閥、受料器、輸料管道、脈沖除塵器、羅茨風機組成；操作簡單、維修方便。

方案一04L0301設計能力2t/h，實際輸送能力0.57 t/h

要求：水平輸送距離10米，高度23米。

1.2 計算：

1.2.1 混合比m ：取物料質量與空氣質量之比m=2.7

1.2.2 輸送氣流速度V_a：取輸送氣流速度V_a≈20m/s

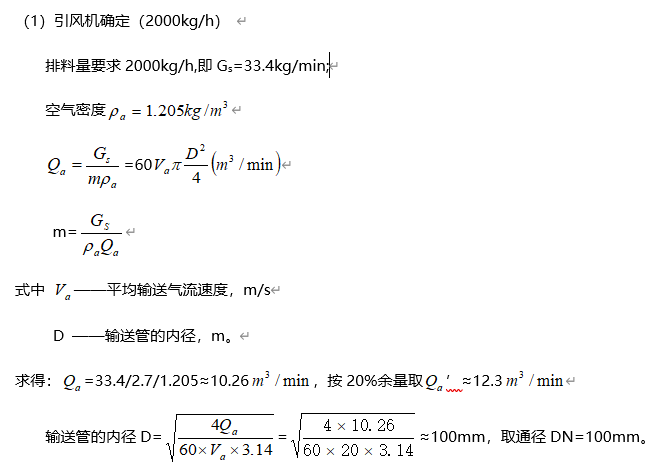

1.2.3 輸送風量的確定：

選羅茨鼓風機型號為：型號zw-610升壓29.4KPa;流量1.237m³/min;電機功率11KW。

（2）收塵器確定

布袋流速要求0.8m/min，則過濾面積s=12.3/0.8=15.38平

選用M2型收塵器，布袋長度1.2米，20條，過濾面積16㎡。

（3） 管道流速及布袋流速驗算

管道流速V=4*Q_a/60/3.14/D²=4*12.3/60/3.14/0.1²=26.11m/s，能夠滿足要求。

布袋流速V=Q_a/S=12.3/16=0.76m/min。

方案二04L0306設計能力1t/h，實際輸送能力0.35 t/h

要求：水平輸送距離20米，高度6米。

1.2 計算：

1.2.1 混合比m ：取物料質量與空氣質量之比m=2.7

1.2.2 輸送氣流速度V_a：取輸送氣流速度V_a≈20m/s

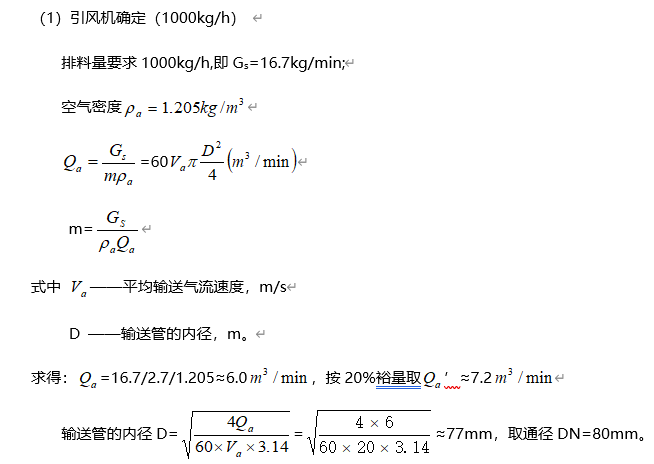

1.2.3 輸送風量的確定：

選羅茨鼓風機型號為：型號LSR80WJ；轉速1680r/min;升壓29.4KPa;流量4.28m³/min;電機功率4KW。

（2）收塵器確定

布袋流速要求0.8m/min，則過濾面積s=7.2/0.8=9平

選用M1.5型收塵器，布袋長度1米，16條，過濾面積9㎡。

（3） 管道流速及布袋流速驗算

管道流速V=4*Q_a/60/3.14/D²=4*7.2/60/3.14/0.080²=23.88m/s，能夠滿足要求。

布袋流速V=Q_a/S=7.2/9=0.8m/min
